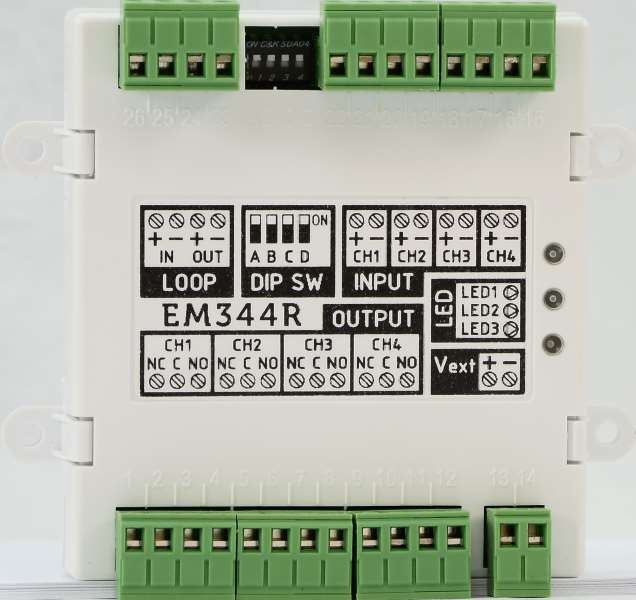

Modul adresabil 4 intrari / 4 iesiri pe releu protocol Enea, INIM - EM344R
Modul adresabil 4 intrari / 4 iesiri pe releu seria Enea, INIM, EM344R este folosit pentru sistemele de incendiu.
Specificatii tehnice modul adresabil, EM344R:
| Mod conectare | Intrare/iesire bucla | 2 fire |
| Specificatii electrice | Intrare sursa externa de alimentare | 1 (alimentare pentru echipamentele conectate pe iesirea supervizata) |
| Specificatii I/O | Numar intrari | 4 (2 selectabile ca zone conventionale ) |
| Numar iesiri in tensiune | - | |
| Numar iesiri releu | 4 (libere de potential) | |
| Protocol comunicare | ENEA | |
| Tensiune de alimentare | 19-30Vdc | |
| Curent maxim absorbit in standby | 80µA @24V | |
| Curent maxim absorbit in alarma | 20mA @27,6V | |
| Rezistenta supervizare intrare | 22KΩ | |
| Rezistenta intrare alarma | 2,2KΩ | |
| Rezistenta eol iesire supervizata | - | |
| Iesire releu | 30Vdc @1A | |
| Iesire in tensiune supervizata | - | |
| Vmax. Tensiunea maxima de linie | 30Vdc | |
| Vnom. Tensiune nominala de linie | 24Vdc | |
| Vmin. Tensiune minima de linie | 19Vdc | |
| Specificatii tehnice ale | ||
| izolatorului de scurt-circuit" | Vso max. Tensiunea maxima de la care izoleaza | 12,5Vdc |
| Vso min. Tensiunea minima de la care izoleaza | 10Vdc | |
| Vsc max. Tensiunea maxima la care se reconecteaza | 9Vdc | |
| Il max. Curent maxim de scurgere a comutatorului -starea de isolare | 15mA | |
| Ic max. Curentul maxim al comutatorului (contact inchis) | 600mA | |
| Is max. Curent maxim in mod continuu a comutatorului | 600mA | |
| Zc max.Impedata Maxima serie a comutatorului | 0,5mΩ | |
| Caracteristici fizice | Latime | 100mm |
| Inaltime | 53mm | |
| Adancime | 29mm | |
| Greutate netă | 66g | |
| Lungime cabluri | - | |
| Grad protecţie | - | |
| Temperatură funcţionare | -5°C / + 40°C | |
| Umiditate | 95% RH (fara condensare) | |
| Certificari | Certificare izolator scurt circuit | EN-54-17 |
| Certificare module intrare/iesire | EN-54-18 | |
| Certificari ce | da | |
| Alte certificari | 0832-CPD-1941 | |
| Produse relationate | Smartloop /p/g/s | - |
| Smartlight /g/s | - | |
