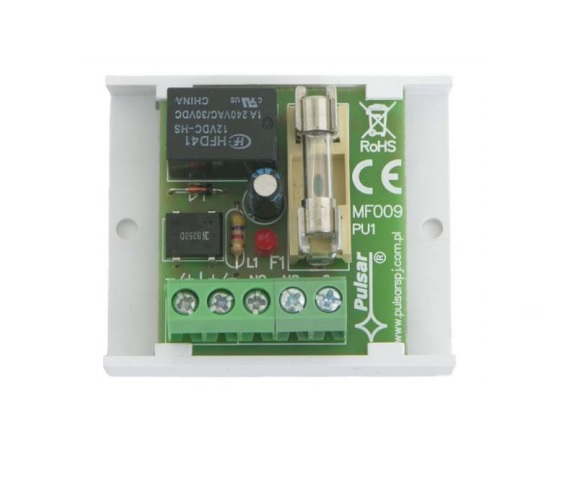

Modul releu Pulsar AWZ510

Modul releu Pulsar AWZ510

Modul releu Pulsar AWZ510 este proiectat pentru a fi utilizat in instalatiile de joasa tensiune cum ar fi sistemele de alarma si control acces.

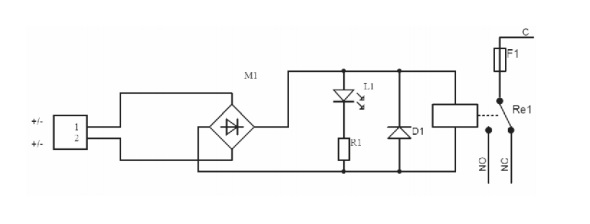

Schema:

Specificatii tehnice modul releu Pulsar AWZ510:

• Tensiunea bobinei releului 10 ÷ 16V DC / 13V AC ÷ 10 (- / + 5%);
• Curentulu bobinei de control 33mA @ 12VDC;
• rezistenta bobina 360 OHM (- / + 10%);
• Putere bobina de 400mW;
• Numar de relee 1;
• Tensiunea de contact de releu 30VDC / 50VAC max.;
• Curente contactele releului 1A max.;
• contacte releu C / NC / NO (ieșire Ø 2,05mm: AWG 24-12);
• La pornire / oprire 15ms / 8ms (- / + 5%);
• Conditiile de lucru -10 ° C până la 40 ° C;
• Clasa de mediu: II;
• Construcția de "open-frame", IP00;
• Dimensiunile W = 50, L = 43, H = 20 [mm +/- 2];
• Greutate net / brut 0,025 / 0,042 [kg]
• Banda de instalare sau montare cu surub x 2
• Declarații de garanție pentru CE
• Observatii: plumb pe conexiuni: Ø 0.41 ÷ 1.63 (AWG 26-14) Ø 0,51 ÷ 2,05 (AWG 24-12) contactele releului.
